Orientarea și înclinarea panourilor: efectul asupra producției

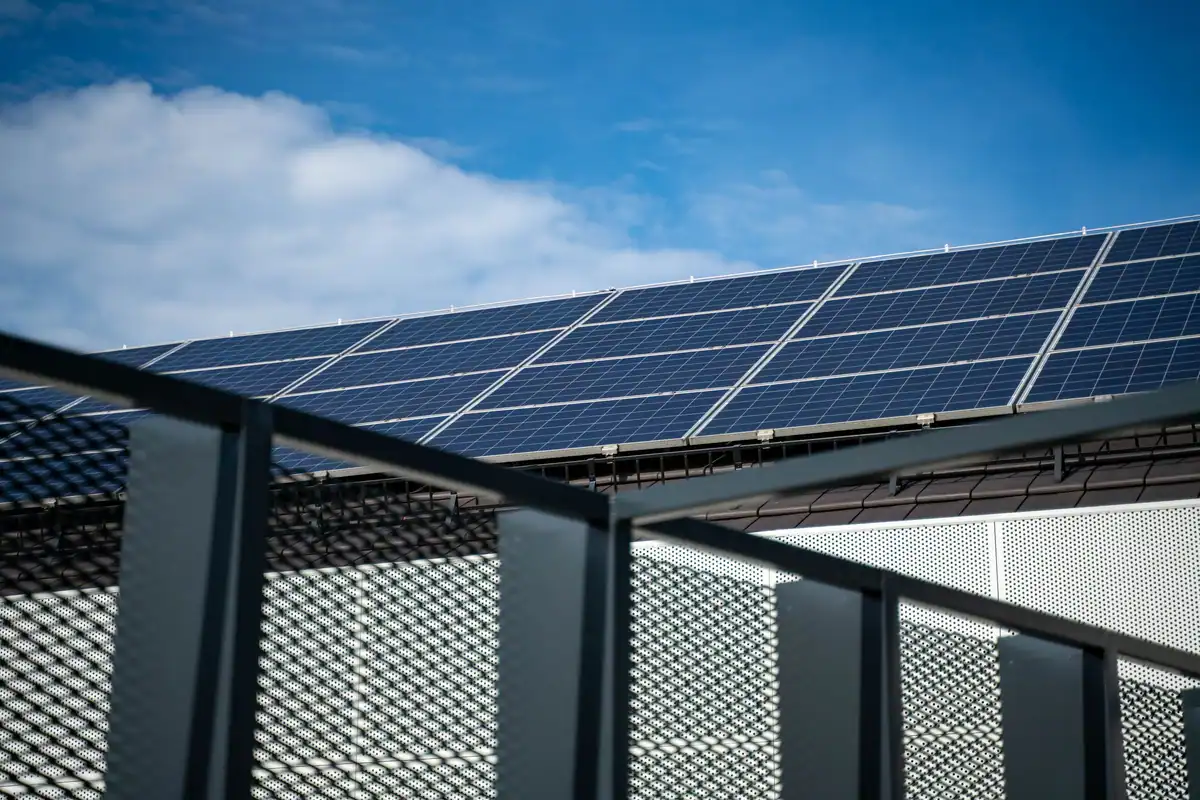

Orientarea și înclinarea panourilor fotovoltaice decid câtă lumină ajunge pe ele de-a lungul anului și, implicit, câtă energie produc. În România, poziția ideală este spre sud, cu o înclinare de aproximativ 30–35 de grade față de orizontală. Abaterile moderate de la această poziție costă însă mai puțin decât cred mulți: un acoperiș spre sud-est, sud-vest, est sau vest rămâne de cele mai multe ori o alegere bună.

Ce costă cu adevărat sunt umbrele și unghiurile extreme. Mai jos găsești pierderile orientative pentru fiecare direcție și înclinare, ce înseamnă un acoperiș est–vest pentru consumul casei, cum montezi pe un acoperiș plat și cum verifici singur poziția panourilor.

Ce înseamnă orientarea și înclinarea

Orientarea (sau azimutul) este direcția spre care privesc panourile, măsurată în grade față de sud sau față de nord, în funcție de convenția instrumentului folosit. Înclinarea este unghiul dintre panou și planul orizontal: 0 grade înseamnă panou culcat, 90 de grade înseamnă panou vertical, ca pe o fațadă.

România se află aproximativ între paralelele de 43,5 și 48,5 grade latitudine nordică. La aceste latitudini, soarele trece prin sud la prânz, urcă sus vara și rămâne jos iarna. De aici vin cele două reguli de bază:

• panourile orientate spre sud „văd” soarele cel mai mult timp și sub cel mai bun unghi;
• înclinarea optimă pe tot anul este un compromis între soarele înalt de vară și cel jos de iarnă.

Pentru calculul exact al producției pe adresa ta, cu orientarea și înclinarea reale, folosește un instrument public precum PVGIS, al Centrului Comun de Cercetare al Comisiei Europene. Valorile de mai jos sunt orientative și servesc la comparații rapide.

Cât pierzi pentru fiecare direcție

Față de orientarea ideală spre sud, pierderile cresc treptat pe măsură ce te rotești spre est sau vest și devin mari doar spre nord. Tabelul de mai jos presupune o înclinare de aproximativ 30 de grade și lipsa umbrelor.

Pierderea pe pantele nordice crește odată cu înclinarea: o pantă nordică aproape plată pierde mai puțin decât una abruptă, pentru că panoul aproape orizontal primește lumina de sus, indiferent de direcție. Asta face ca, pe acoperișurile cu pantă mică, chiar și fețele nordice să poată fi luate în calcul.

Sfat: Dacă acoperișul are o pantă spre sud prea mică pentru sistemul dorit și o pantă spre est sau vest liberă, folosește-le pe amândouă, legate la intrări MPPT separate ale invertorului. Câștigi mai mult decât dacă ai înghesui panourile pe o singură pantă parțial umbrită.

Înclinarea optimă și cât contează

Pentru producția maximă pe un an întreg, înclinarea optimă în România este de aproximativ 30–35 de grade, dar în intervalul 20–45 de grade pierderile rămân mici. Asta înseamnă că majoritatea acoperișurilor cu țiglă sau tablă, care au pante între 25 și 45 de grade, sunt potrivite fără structuri suplimentare de ridicare.

Înclinarea pe anotimpuri

Vara, soarele de la prânz urcă la București la aproape 70 de grade deasupra orizontului, iar iarna, la solstițiu, doar la aproximativ 22 de grade. De aceea, o înclinare mică favorizează producția de vară, iar una mare pe cea de iarnă:

• pentru vară, unghiul ideal este în jur de 15–20 de grade;
• pentru iarnă, în jur de 55–60 de grade;
• pentru tot anul, compromisul de 30–35 de grade.

Structurile reglabile, pe care le schimbi de două ori pe an, câștigă puțin pe acoperișurile caselor și se folosesc mai ales la montajul pe sol. Pentru un sistem rezidențial, simplitatea unei structuri fixe contează de obicei mai mult.

Acoperișurile est–vest: mai puțin pe an, mai bine distribuit pe zi

Un sistem cu panouri pe pantele de est și de vest produce anual cu aproximativ 15–20% mai puțin decât unul orientat spre sud, dar distribuie producția pe o perioadă mai lungă din zi. Panourile de pe est produc dimineața, cele de pe vest după-amiaza, iar curba producției este mai lată și mai joasă.

Asta are avantaje practice:

1. Autoconsum mai mare: dimineața și seara devreme, când familia este acasă, există producție.
2. Vârf mai mic la prânz: mai puțin surplus livrat în rețea în orele de vârf, util dacă operatorul limitează livrarea.
3. Invertor mai mic: pantele nu produc maximum simultan, așa că raportul dintre puterea panourilor și cea a invertorului poate fi mai mare.

Pentru calculul puterii potrivite și al autoconsumului, vezi ghidul de dimensionare a sistemului fotovoltaic. Pentru alegerea unui invertor cu mai multe intrări independente, vezi articolul despre tipurile de invertoare.

Acoperișul plat: structuri, rânduri și vânt

Pe un acoperiș plat, panourile se montează pe structuri care le dau înclinarea dorită, iar decizia principală este între rânduri spre sud, cu distanțe mari între ele, și rânduri est–vest, cu înclinare mică, așezate spate în spate. Ambele variante sunt folosite frecvent.

Distanța dintre rânduri

Rândurile spre sud se umbresc unul pe altul dacă sunt prea apropiate. La prânz, în ziua cea mai scurtă a anului, umbra unui obiect are o lungime de aproximativ 2,5 ori înălțimea lui, pentru că soarele este jos. Un panou înclinat care se ridică 1 m deasupra acoperișului poate arunca, la prânz în decembrie, o umbră de circa 2,5 m. Distanțele exacte se calculează în proiect, în funcție de latitudine și de câte ore de umbră accepți iarna.

Înclinare mică, mai mulți kWp

Structurile cu înclinare de 10–15 grade, în configurație est–vest, ocupă mai eficient suprafața și sunt mai puțin expuse la vânt. Producția pe panou este puțin mai mică, dar încap mai multe panouri pe același acoperiș. Sub aproximativ 10 grade, panourile se autocurăță mai greu la ploaie, iar praful și frunzele se adună pe rama de jos.

Atenție: Pe acoperișurile plate, structurile sunt fie ancorate, fie lestate cu greutăți. Lestul adaugă încărcări importante pe placă, iar ancorarea străpunge hidroizolația. Ambele variante trebuie verificate de un inginer constructor, iar străpungerile trebuie etanșate corect.

Umbrele: pierderea care nu apare în tabele

Umbrele produc adesea pierderi mai mari decât o orientare imperfectă, pentru că un panou umbrit parțial poate trage în jos producția întregului șir de panouri legate în serie. O orientare spre est pierde câteva procente; un coș care umbrește un panou de la ora 11 la ora 14 poate costa mult mai mult.

De ce o umbră mică are efect mare

Panourile dintr-un șir sunt legate în serie, ca verigile unui lanț, iar curentul este limitat de cel mai slab panou. Fiecare panou are diode de ocolire (bypass), care scot din circuit secțiunea umbrită, dar asta reduce tensiunea șirului și producția. Soluțiile sunt mai multe:

• evitarea zonelor umbrite la proiectare;
• gruparea panourilor cu aceeași expunere pe aceeași intrare MPPT;
• optimizatoare sau microinvertoare pe panourile afectate.

Surse de umbră de verificat

Umbrele se schimbă după anotimp: o clădire care nu umbrește deloc vara poate acoperi panourile ore întregi în decembrie. Cere instalatorului o analiză a umbrelor pe tot anul, nu doar o vizită la prânz în iulie.

Fațade, pergole și montaj pe sol

Pe lângă acoperiș, panourile se pot monta vertical pe fațadă, pe o pergolă sau o copertină ori pe structuri la sol, fiecare variantă cu propriile compromisuri. Alegerea depinde de spațiu, de estetică și de momentul din an în care ai cea mai mare nevoie de energie.

• Fațada orientată spre sud produce anual mai puțin, în jur de două treimi din optim, dar iarna pierde mai puțin, pentru că soarele jos lovește aproape perpendicular, iar zăpada nu se depune pe panouri.
• Pergola sau copertina oferă și umbră pentru terasă; înclinarea este de obicei mică.
• Montajul pe sol permite orientarea și înclinarea ideale, acces ușor la curățare și, cu panouri bifaciale, un câștig din lumina reflectată. Ocupă însă teren și poate cere formalități la primărie.

Indiferent de variantă, accesul pentru verificări și curățare trebuie gândit de la început. Ce înseamnă întreținerea în practică explică ghidul de întreținere a panourilor fotovoltaice.

Cum verifici în practică poziția acoperișului

Poți afla orientarea și înclinarea acoperișului tău în câteva minute, fără echipamente speciale, iar cu ele îți faci o primă estimare a producției.

1. Orientarea: deschide o hartă cu imagini din satelit și observă direcția spre care privește panta, sau folosește busola telefonului, ținut paralel cu streașina.
2. Înclinarea: o aplicație de nivelă pe telefon, așezată pe un căprior din pod, îți dă unghiul. Fără acces în pod, unghiul se poate estima din proiect sau din fotografie.
3. Umbrele: fotografiază acoperișul din același loc dimineața, la prânz și după-amiaza, ideal iarna și vara.
4. Simularea: introdu datele într-un calculator public de producție și compară variantele, de exemplu toată puterea pe sud față de împărțirea pe sud și vest.

Pentru imaginea completă, de la componente la racordare, vezi ghidul complet despre panourile fotovoltaice. Aceleași reguli de orientare se aplică, în linii mari, și colectoarelor pentru apă caldă descrise în articolul despre panourile solare termice. Iar dacă încă stabilești ce să faci întâi în casă, ghidul de eficiență energetică te ajută să ordonezi prioritățile.

Ce merită ținut minte despre poziția panourilor

Orientarea spre sud și înclinarea de 30–35 de grade dau producția maximă în România, dar pantele spre est, vest, sud-est sau sud-vest rămân alegeri bune, cu pierderi moderate. Diferența reală dintre un sistem bun și unul dezamăgitor vine adesea din umbre, care se schimbă de la un anotimp la altul și trebuie analizate pe tot anul.

Pe scurt:

• sud-est și sud-vest pierd în jur de 5%, est și vest în jur de 15–20%;
• între 20 și 45 de grade, înclinarea influențează puțin producția anuală;
• sistemele est–vest produc mai uniform pe zi și cresc autoconsumul;
• pe acoperișul plat, rândurile spre sud au nevoie de distanțe mari între ele;
• verifică umbrele și iarna, când soarele de la prânz este jos.
